Hodnotenie technických parametrov systému VELOX

KLASICKY PREVEDENÉ MURIVO, hrúbka 300 mmNízka vnútorná povrchová teplota steny ts,i = 12°C, spôsobuje pocit chladu. Rosný bod (oblasť kondenzácie) je uprostred muriva, tým sa zvyšuje vlhkosť a zároveň aj tepelná vodivosť.

SENDVIČOVÁ STENA STAVEBNÉHO SYSTÉMU VELOX, porovnateľná hrúbka 300 mmVplyvom tepelnej izolácie na vonkajšej strane steny, je aj teplota vnútorného povrchu steny ts,i = 19,4°C. Teplota rosného bodu (tw=+11,5)°C je v oblasti polystyrénu, kde sa už nezvyšuje vlhkosť betónového jadra a s ním spojená tepelná vodivosť, tzn. že tepelný odpor je takmer zhodný.

Porovnanie tepelného odporu

32 cm VELOX = 245 cm tehlového muriva
Tepelno-technické hodnotenie
Konštrukcia stien systému VELOX z hľadiska prestupu tepla a vodných pár podľa ČSN 73 0540:94

Nosná konštrukcia/ obchodný názov	1	2	3	Skondenz. a vypar. množ. vodnej pary Gk, Gv (g/m2rok)	Hodnotenie podľa ČSN 73 0540:94
Vnútorná stena / LL 22	0	0,758	0,992	Gk = 0	Vyhovuje pre PSRRV 20 =<δt=< 25°C
Obvodová stena / EL 27	50	2,203	0,422	Gk = 0	R-vyhovuje Dif.-vyhovuje
Vnútorná stena / IL 28	60	2,425	0,386	Gk = 0	R-vyhovuje Dif.-vyhovuje
Vnútorná stena / OL 30	80	2,981	0,318	Gk = 0	R-vyhovuje Dif.-vyhovuje
Vnútorná stena / UL 32	100	3,536	0,270	Gk = 1 Gk - Gv =<0	R-vyhovuje Dif.-vyhovuje
Vnútorná stena / YL 34	120	4,092	0,235	Gk = 2 Gk - Gv =<0	R-vyhovuje Dif.-vyhovuje
Vnútorná stena / XL 37	150	4,925	0,196	Gk = 2 Gk - Gv =<0	R-vyhovuje Dif.-vyhovuje
Vnútorná stena / VL 40	180	5,758	0,169	Gk = 3 Gk - Gv =<0	R-vyhovuje Dif.-vyhovuje
Vnútorná stena / ZL 42	200	6,314	0,154	Gk = 3 Gk - Gv =<0	R-vyhovuje Dif.-vyhovuje

1 - Hrúbka tepelnej izolácie-penový polystyrén (mm)
2 - Tepelný odpor konštrukcie R (m2K/W)
3 - Súčiniteľ prestupu tepla U (W/m2K)

Merania boli vykonané (3/2002) v Akreditovanom skúšobnom laboratóriu otvorových výplní, stavebnej tepelnej techniky a stavebnej akustiky Centra stavebného inžinierstva v Zlíne/ČR.

Označenie konštrukcie	Stupeň vzduchovej nepriezvučnosti Rw, dB
Vnútorná stena / WS 35	57
Vnútorná stena / WS-EPS 85	52
Vnútorná stena / WS-EPS 95	52
Vnútorná stena / WS-EPS 115	51
Vnútorná stena / WS-EPS 135	51
Vnútorná stena / WS-EPS 155	51
Vnútorná stena / WS-EPS 185	49
Vnútorná stena / WS-EPS 215	49
Vnútorná stena / WS-EPS 235	49

(orientačné stanovenie pri max. 40% plochy otvorov)

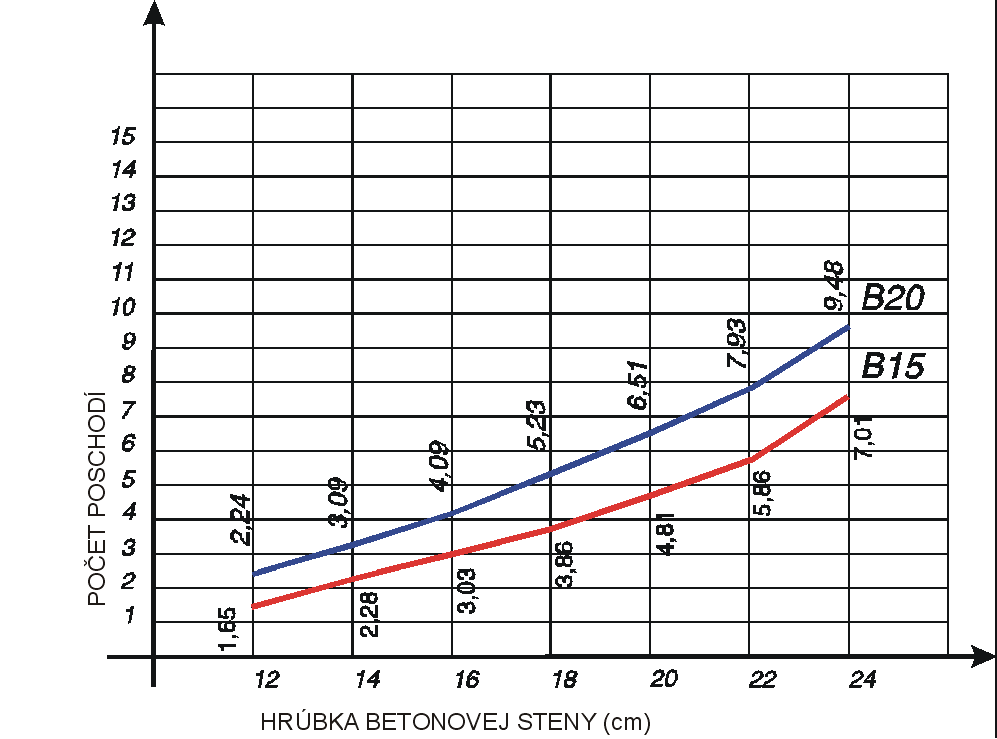

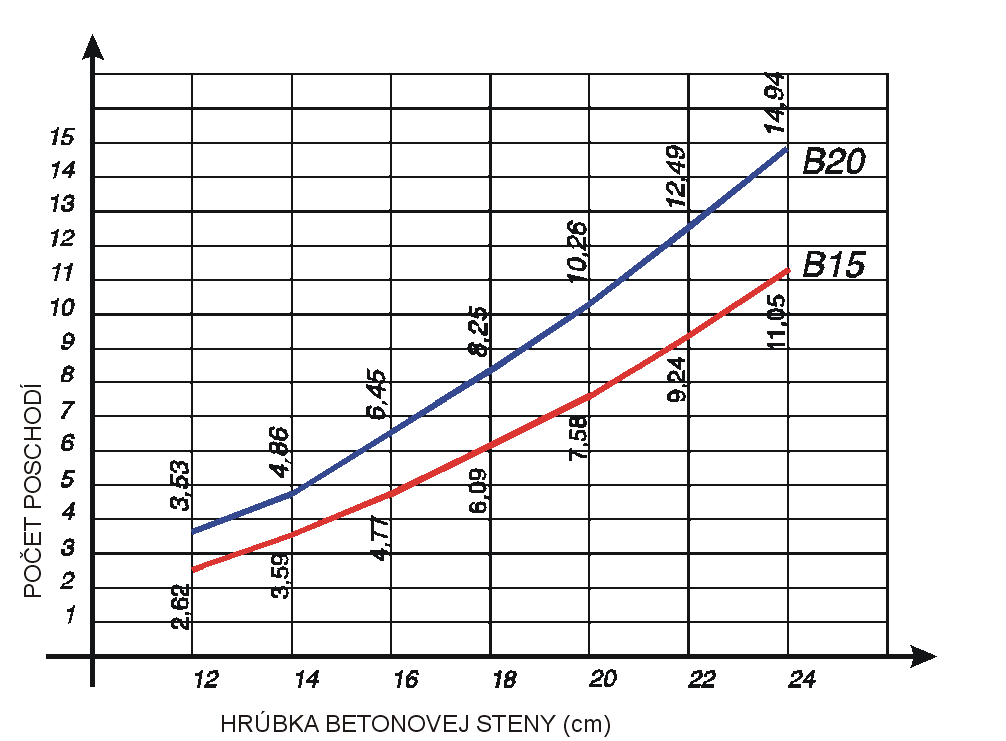

Predpoklady pre výpočet nosnosti stien:
- výška podlažia cca 3,00 m
- vzdialenosť nosných stien cca 5,00 m

Požiarna odolnosť steny stavebného systému VELOX sa vzťahuje na stanovenie požiarnej odolnosti vlastného betónového jadra steny, podľa ČSN 730821, tab. 1A pol. 9. Použitie tejto tabuľky je obmedzené štíhlosťou steny lvz: i <= 80.
Pretože hodnoty požiarnych odolností stanovuje ČSN 73 0802 rozdielne pre nadzemné a podzemné podlažia, sú aj požadované hrúbky betónových stien pri rovnakom stupni požiarnej bezpečnosti rozdielne (viď nasledujúce tabuľky).
Vzhľadom na statické schémy systému môžeme považovať za vzpernú dĺžku lvz, svetlú výšku podlaží, tj. max. 80. i.

Podzemné podlažie
Stupeň požiarnej bezpečnosti	III.	IV.	V.	VI.	VII.
Požadovaná hrúbka steny (mm)	110	135	155	200	200
Svetlá výška pri L: i = 80 (cm)	250	310	360	460	460

Nadzemné podlažia
Stupeň požiarnej bezpečnosti	III.	IV.	V.	VI.	VII.
Požadovaná hrúbka steny (mm)	110	135	155	200	200
Svetlá výška pri L: i = 80 (cm)	250	310	360	460	460

Stupeň požiarnej bezpečnosti betónových stien v používaných hrúbkach betónového jadra stavebného systému VELOX, podľa ČSN 730802:

Hrúbka betónového jadra (mm)	Stupeň požiarnej bezpečnosti
Hrúbka betónového jadra (mm)	Podzemné podlažie	Nadzemné podlažie
120	III.	IV.
150	IV.	V.
180	V.	VI.
200	VI.	VII.
